Виды люков для канализации

Люки канализационных колодцев — часть инженерных систем. Они выполняют несколько основных функций, которые помогают обеспечить безопасность, гигиену, эффективность работы канализации, других подземных коммуникационных сетей.

Классификация по назначению

Канализационные люки бывают:

• смотровые, для контроля технического состояния подземных коммуникаций в местах изломов, горизонтальной и вертикальной плоскостях (повороты, изменение уклонов), точках сопряжения и схода канализационных сетей в единый коллектор большего диаметра;
• накопительные или выгребные ямы — нужны для сбора, а затем откачивания вывоза и последующей утилизации нечистот автомобилями с герметичными цистернами;
• ливневые, решетчатые, устанавливают на приемники для отведения дождевой воды, талого снега вдоль дорог, тротуаров, местах с вероятным образованием луж, запруд и подтоплений местности в условиях городских, поселковых или сельских поселений;
• ревизионные — нужны для обслуживания заглубленных инженерных сетей канализации труб, сливов, коллекторов, клапанов, вентилей, задвижек, приборов учета. Могут служить местами входа сточных систем средств для прочистки при образовании засоров, устранения аварий.

По форме

В редких случаях можно встретить овальные, треугольные, многоугольные конфигурации.

Однако чаще всего их формы — круглые или квадратные.

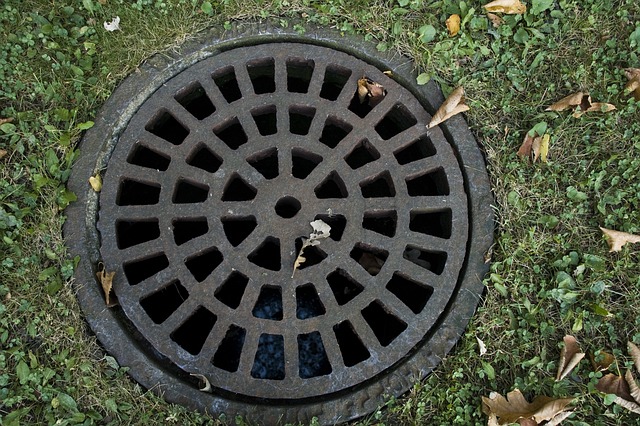

1. Круглые люки. Этот вид, без углов — самый распространенный. Его крышка ни при каких условиях не сможет провалиться вглубь. Давление на нее получается равномерным без концентрации напряжений одной точки, например, при наезде на нее транспортного средства.

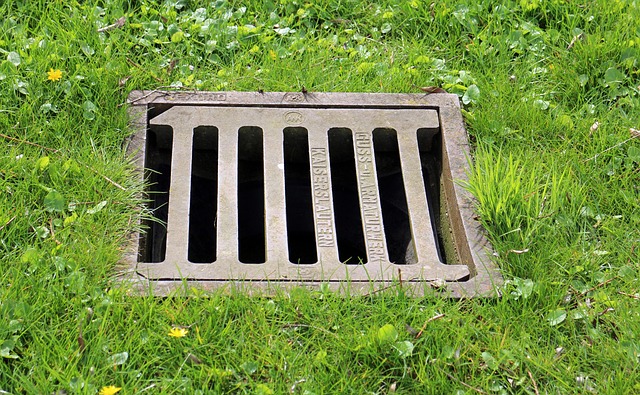

2. Квадратные и прямоугольные используются редко, за исключением ливневой канализации (с решетчатыми просечками). Основной недостаток такой крышки — при перекосах по диагональным направлениям она может проваливаться внутрь. Чугунные — своим тяжелым весом при падении повреждают проходящие сквозь нее трубы, измерительную и запорную арматуру. Напряжения, образующиеся по углам, могут приводить к появлению опасных трещин, разрушению люка и утрате его несущей способности при внешнем давлении.

По исполнению

Кроме стандартных круглых, а также прямоугольных форм, их виды отличаются относительным разнообразием, так, например, можно встретить образцы с:

1. Запорным механизмом, защищающим от проникновения внутрь посторонних лиц.
2. Углублением, заполняемых утяжелителем —  бетонными или полимерными наполнителем с высокой плотностью и объемным весом.
3. Заделанными монтажными петлями, крюками, скобами, использующимися для удобной установки (монтажа) грузоподъемным транспортом, другими аналогичными механизмами.
4. Шарнирным устройством, жестко закрепленным на станине и крышке по подобию дверной петли.
5. Составным навершием, складываемым из двух или более смежных частей.

По материалу

Раньше основным сырьем служил высокопрочный чугун. Сейчас все большее распространение получают полимерные смолы, компаунды, композитные материалы. Они используются как заменители высокопрочного чугуна для изготовления люков. Это связано с рядом преимуществ, которые эти новые материалы предлагают. К их числу относятся:

1. Полимерные материалы обычно легче чугуна, что делает их удобными для использования, транспортировки.
2. Химическая стойкость полимерных смол и композитных материалов делает их более устойчивыми к коррозии, воздействию агрессивных сред.
3. Полимерные материалы могут быть более экологически безопасными, чем чугун, поскольку могут быть легко утилизированы или  переработаны.
4. Они позволяют создавать сложные, красивые формы наверший колодцев, что расширяет возможности дизайна, декоративного оформления.
5. В некоторых случаях полимерные материалы могут быть более дешевыми, чем чугун, что делает их привлекательным выбором для производителей и потребителей.

Чугунные

Чугун — самый распространенный миатериал для люков. Он обладает высокой прочностью к внешнему давлению, способностью к длительной эксплуатации. Иногда можно встретить экземпляры изготовленные, судя по надписям, более 100 лет назад. Чугунным не страшны как высокие (жара), так и низкие (мороз) температуры, а к тому же их резкие перепады. Материал одинаково хорошо сопротивляется агрессивным атмосферным осадкам, нефтепродуктам, антигололедным агентам, содержащим соли, кислоты, щелочи.

Чугунные изделия обычно  устанавливают там, где есть канализационные, другие колодцы при интенсивном движении пешеходов, пассажирских, легковых, грузовых автомобилей.

По зависимости от своих нужд, пользователь может выбрать один из нескольких вариантов, обозначаемых на крышках буквенными индексами:

• Тип — Л самый легкий, весом 65 кг, рекомендуемо допустимая нагрузка не более 1.5 тонн, для пешеходных дорожек, тротуаров, травяных газонов;
• Тип — С — это средний чугунный, выдерживающий давление до 12.5 тонн, для пешеходных проходов, жилых зон, стоянок легковых автомобилей;
• Тип — Т — тяжелый, нагрузкой до 25 тонн, его применяют на уличных автомобильных дорогах с интенсивным движением.
• Тип — ТМ — тяжелый магистральный, выносящий давление 40 тонн, их монтируют на скоростных автомобильных шоссе, трассах, магистралях.

Пластиковые

Образцы, весящие около 12 килограммов, отливаются под давлением из термопластичных полимерных композиций. Их прочность повышают путем введения армирования нитями, сетками из стекла, минеральных расплавов, иногда стали.

Они способны к длительной эксплуатации, выдерживают как положительные, так и отрицательные температуры, их перепады, экологичны, нейтральны к солнечному ультрафиолету. Использование пигментов при изготовлении придает им многочисленные цвета. Однако он не может длительное время выдерживать большие динамические нагрузки.

Полимерно-композитные

Вяжущим компонентом для них служат полиэфирные органические смолы. Во время подготовки к отливке их модифицируют наполнителями, пигментами. Армируются они стекловолокном, тканями, сетками на его основе для повышения прочности, степени выдерживаемых нагрузок. Располагаются в садово-парковых, пешеходных зонах. Они выдерживают давление до 40 тонн. Стоимость находится в пределах между пластиковыми и чугунными. Этот вид устойчив к загрязненной атмосфере, неприхотлив в эксплуатации.

Полимерно-песчаные

В состав, из которого они изготовляются, для увеличения стойкости, а также эксплуатационной надежности кроме пластических масс вводят кварцевый песок, оксидом железа (сурик). Эти изделия изготавливаются из лома, отходов отработанных термопластичных полимеров. Такая утилизация вторичного сырья снижает цену до минимальных величин.

Эти люки по физическим характеристикам похожи на пластиковые и полимерно-композитные. Их преимущества:

• большое время эксплуатации;
• малый вес по сравнению с чугунными;
• сопротивление воздействию высоких, низких температур, другим неблагоприятным влияниям внешней атмосферы;
• антистатичность (не склонны к искрообразованию);
• окрашиваются большинством цветов, оттенков.

Отрицательная сторона — они не воспринимают длительное влияние больших нагрузок, так как основной заполнитель — кварцевый песок составляет до 70% от их объема.

Классифицируются по нескольким категориям:

• Тип-Л — легкий, максимальной нагрузкой до 6 тонн, для садово-парковых зон, пешеходных тротуаров.
• Тип-С — средний, давлением до 12 тонн — для автостоянок, тротуаров, уличных проездов.
• Тип-Т — тяжелый, наибольшей нагрузкой до 25 тонн, для магистральных инженерных сетей любого типа, уличных дорог интенсивного движения.

Классификация по маркировке

Чтобы узнать, к какой сети принадлежит люк, на него наносят буквенную маркировку:

• В, ВД, ГВ — водопроводные сети;
• К, ГК — канализационные системы;
• ТС — теплосетевые коммуникации;
• Д — дождевая, ливневая канализация;
• Т, ГТС — городская телефонная связь;
• МГ — магистральный газопровод
• ГС — газораспределяющие сети;
• Г, ПГ — пожарные гидранты.

Иногда на них наносят не буквенные аббревиатуры, а рельефы-пиктограммы. Так, например волны — канализационная сеть, телефон или трубка с молниями — телефонная, молния — электросети.

Основные типоразмеры

Люки колодцев разного назначения для взаимозаменяемости выпускаются по единым стандартным модулям.

Диаметр устанавливают таким, чтобы он позволял беспрепятственно спускаться вниз специалистам, обслуживающим инженерные сети.

Для круглых по диаметру и высоте (толщине) в миллиметрах таких основных типоразмеров — четыре (станина/крышка).

• 720 × 60 / 600 × 25;
• 750 × 90 /690 × 55;
• 750 × 100 / 690 × 50;
• 800 × 110 / 700 × 70.

Квадратные имеют стандартные размеры в миллиметрах:

• 400 х 400 х 80 / 360 х 360 х 25.
• 540 х 540 х 80 / 500 х 500 х 50.
• 640 х 640 х 80 / 600 х 600 х 55.

Правильность выбора дополнительно учитывает:

• для каких инженерных систем он будет предназначен;
• наибольшие нагрузки, которые могут на него влиять;
• место установки при существующих климатических условиях, рельефе местности.

При наезде автомобилей, проходе людей они не должны сдвигаться, издавать характерные стучащие звуки, переворачиваться вертикально. Для удобства прохода пешеходов, особенно во время зимнего гололеда по верху крышек наносится рельефная насечка, высотой не менее 10 миллиметров.

Это буквенно-цифровые обозначения, указывающие на принадлежность к организации или собственнику, рисунки, иногда реклама. На территориях не подлежащих охране, лучше устанавливать крышки с запорами. Это предотвратит кражи, проникновение в колодцы злоумышленников, бродяг, нищих с неопределенным местом жительства.

Не стоит на загородных или дачных участках с низкой интенсивностью хождений, движения легковых автомобилей устанавливать тяжелые, громоздкие, чугунные образцы, а использовать взамен легкие, дешевые, полимерные, выбрав для себя подходящий вариант.
